Libros del IC temporizador 555 en PDF

Con estos libros del IC temporizador 555 en PDF podemos estudiar este componente como uno de los circuitos integrados más populares de la electrónica, porque permite controlar el tiempo, generar pulsos y producir señales oscilantes utilizando pocos componentes externos, permitiendo aplicarlo en varios proyectos.

El temporizador 555 Se utiliza principalmente para tres funciones:

1. Temporizador (modo monoestable): activa una salida durante un tiempo determinado. Por ejemplo, encender un LED durante 5 segundos después de pulsar un botón.
2. Oscilador (modo astable): genera pulsos continuamente. Por ejemplo, hacer parpadear un LED o producir una señal de reloj.
3. Biestable (modo biestable): permite implementar un circuito que cambia entre dos estados, como un interruptor electrónico.

Las referencias comerciales más populares de la familia 555 son variantes del mismo temporizador, fabricadas por diferentes empresas. Se distinguen principalmente por su tecnología interna, consumo, rango de tensión de alimentación y velocidad de funcionamiento.

NE555
LM555
SE555
NE555P
TLC555 – versión CMOS de bajo consumo.
LMC555 – versión CMOS de bajo consumo.
ICM755
SE555 – destinado a aplicaciones con requisitos de temperatura más exigentes.

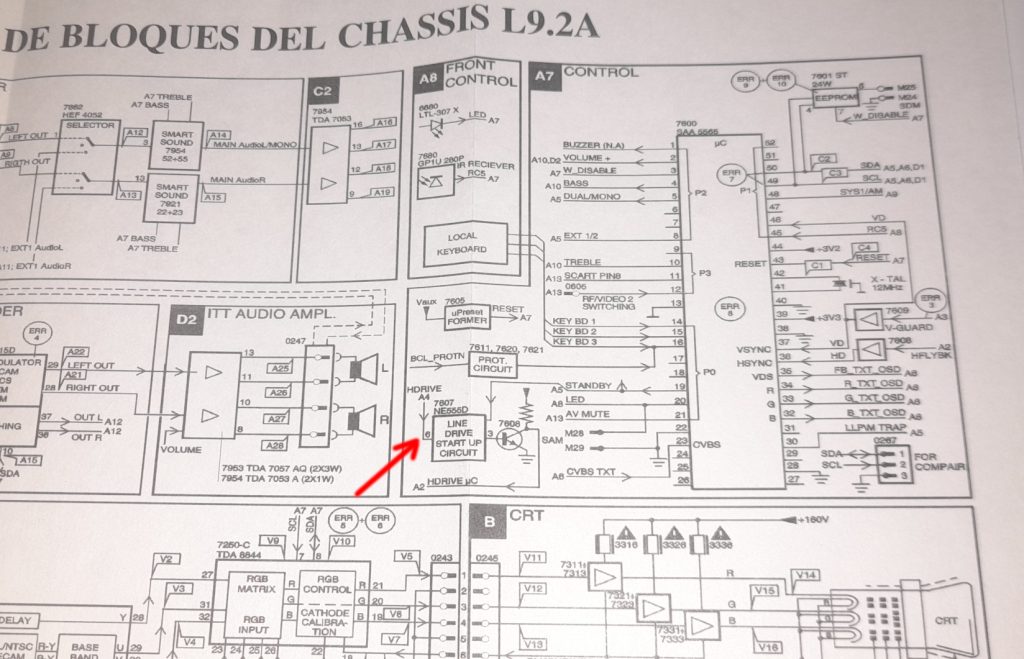

Al 555 solíamos encontrarlo con más frecuencia en juguetes electrónicos o en alguna consola de juegos para generar sonidos. Incluso en los primeros años del 2000 el chasis L9.2A y L7.1A de algunos televisores PHILIPS traían un NE555D, cuya misión era mantener una onda más cuadrada de la señal de sincronismo horizontal en la entrada del transistor de salida horizontal, y también como apoyo en el control del flujo de dicha señal, así se aseguraba la protección contra sobrebrillo en la pantalla.

Y por supuesto, podemos usar a SimulIDE para simular todos estos proyectos electrónicos en nuestro computador.
