Calcular resistencias en serie y en paralelo
Calcular resistencias en serie y en paralelo es fundamental en el diseño y análisis de circuitos eléctricos y electrónicos. Con estas configuraciones, podemos obtener y entender divisores de voltaje, divisores de corriente, que sirven para controlar el flujo de la corriente o polarizar componentes semiconductores.
En la teoría los cálculos para las resistencias nos dan exactos, pero en la práctica podemos obtener valores cercanos a lo calculado, debido a la tolerancia de fabricación de estos componentes. Dicha tolerancia puede venir del 5 al 10%. En estos cálculos trabajamos con resistencias cuya banda de tolerancia es de color dorado, es decir, 5% de tolerancia.
Calcular resistencias en serie

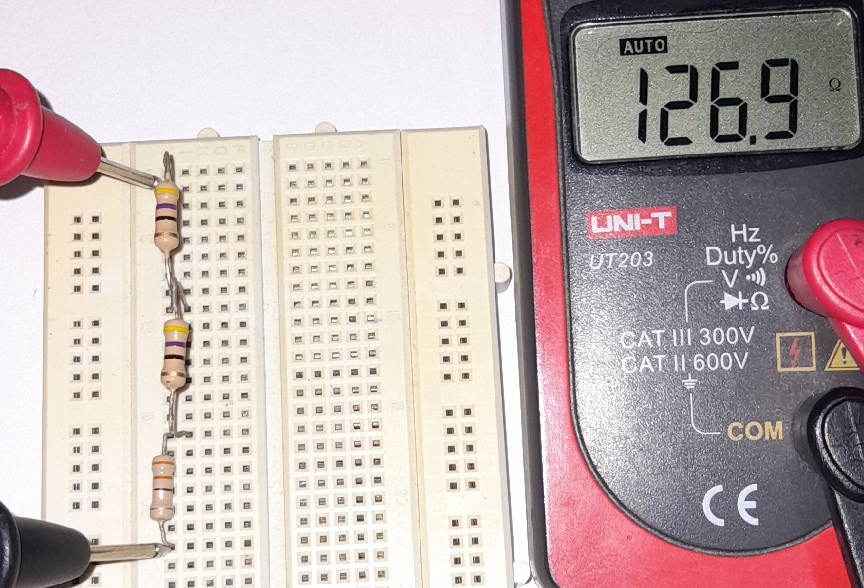

Tenemos tres resistencias conectada en serie: 47, 47 y 33 ohmios
La resistencia total de esta configuración es tan sencilla como sumar 47 + 47 + 33 = 127 Ω
Calcular resistencias en paralelo
Dependiendo de la configuración que tengamos con las resistencias conectadas en paralelo, podemos aplicar tres métodos para hallar su equivalencia.

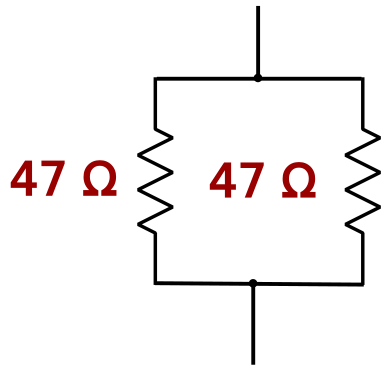

– Primer método: Dos resistencias en paralelo del mismo valor óhmico. Se divide el valor de una de las resistencias entre 2, lo que quiere decir que la corriente que atravise esta configuración se dividirá en dos intensidades iguales.

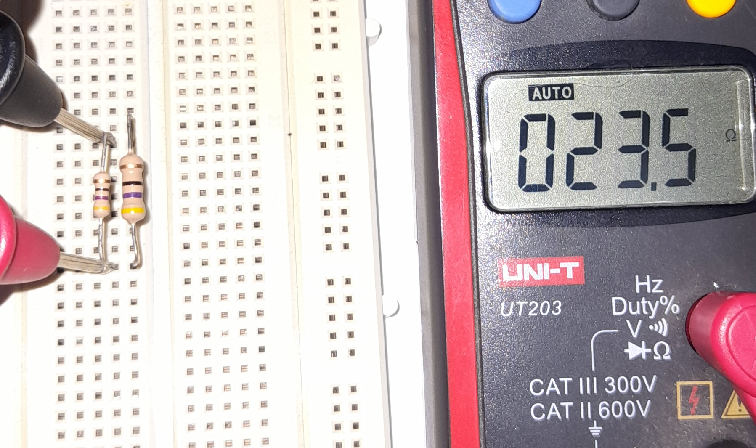

47 / 2 = 23,5 Ω

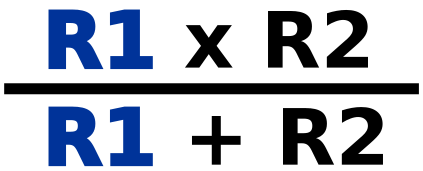

– Segundo método: Dos resistencias con diferente valor óhmico. Suponiendo que tenemos dos resistencias en paralelo cuyos valores son 620 y 1200 ohmios. Se aplica entonces la siguiente fórmula.

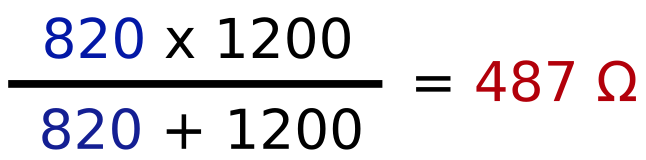

Sustituimos los valores
Comprobación

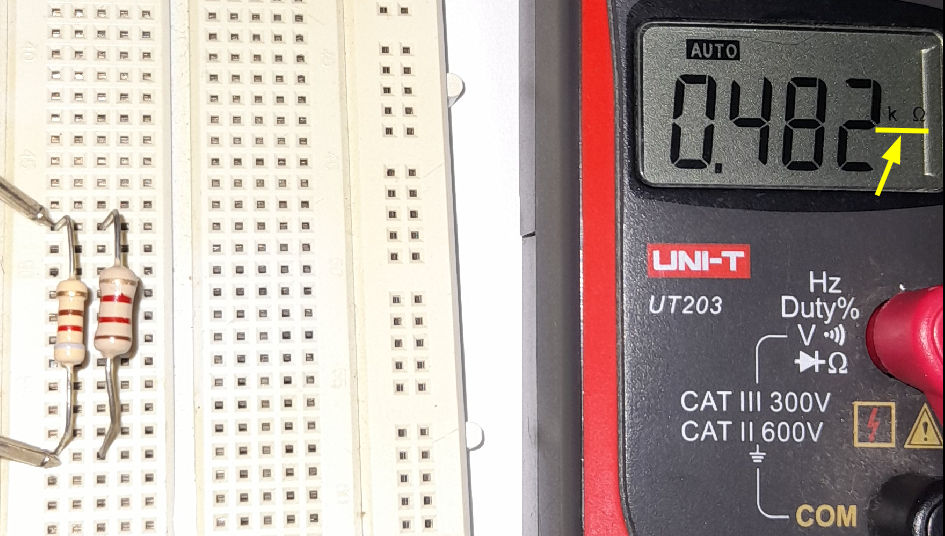

En la práctica el óhmetro del multímetro nos muestra 482 ohmios, entonces nuestra resistencia equivalente se encuentra dentro de la tolerancia de 5%.

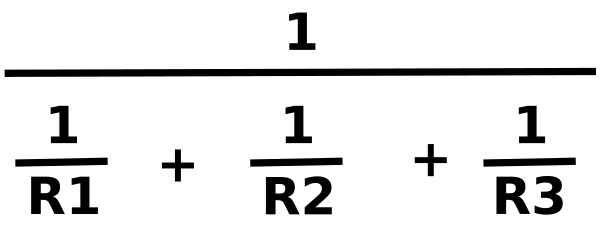

– Tercer método: Tres o más resistencias con diferente valor óhmico. Suponiendo que tenemos tres o más resistencias en paralelo cuyos valores son 620, 1200 y 470 ohmios. Aplicamos entonces la siguiente fórmula.

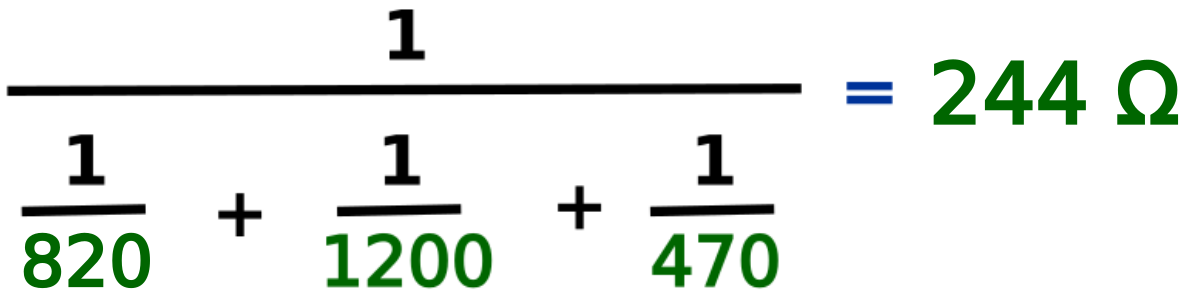

Sustituimos los valores
Comprobamos

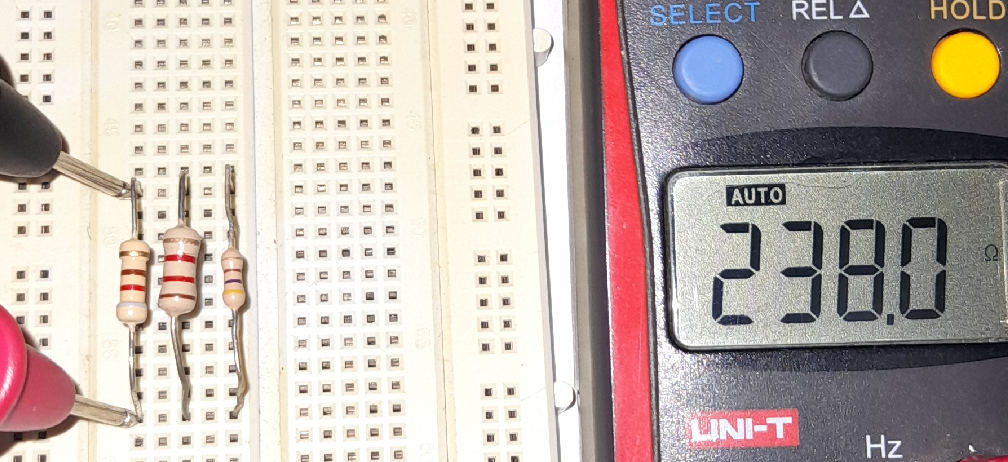

En la práctica el óhmetro nos está mostrando 238 ohmios, lo que quiere decir que nuestra resistencias equivalente se encuentra dentro de la tolerancia.
Puedes ver el Transistor como amplificador aquí
